Beskrivning

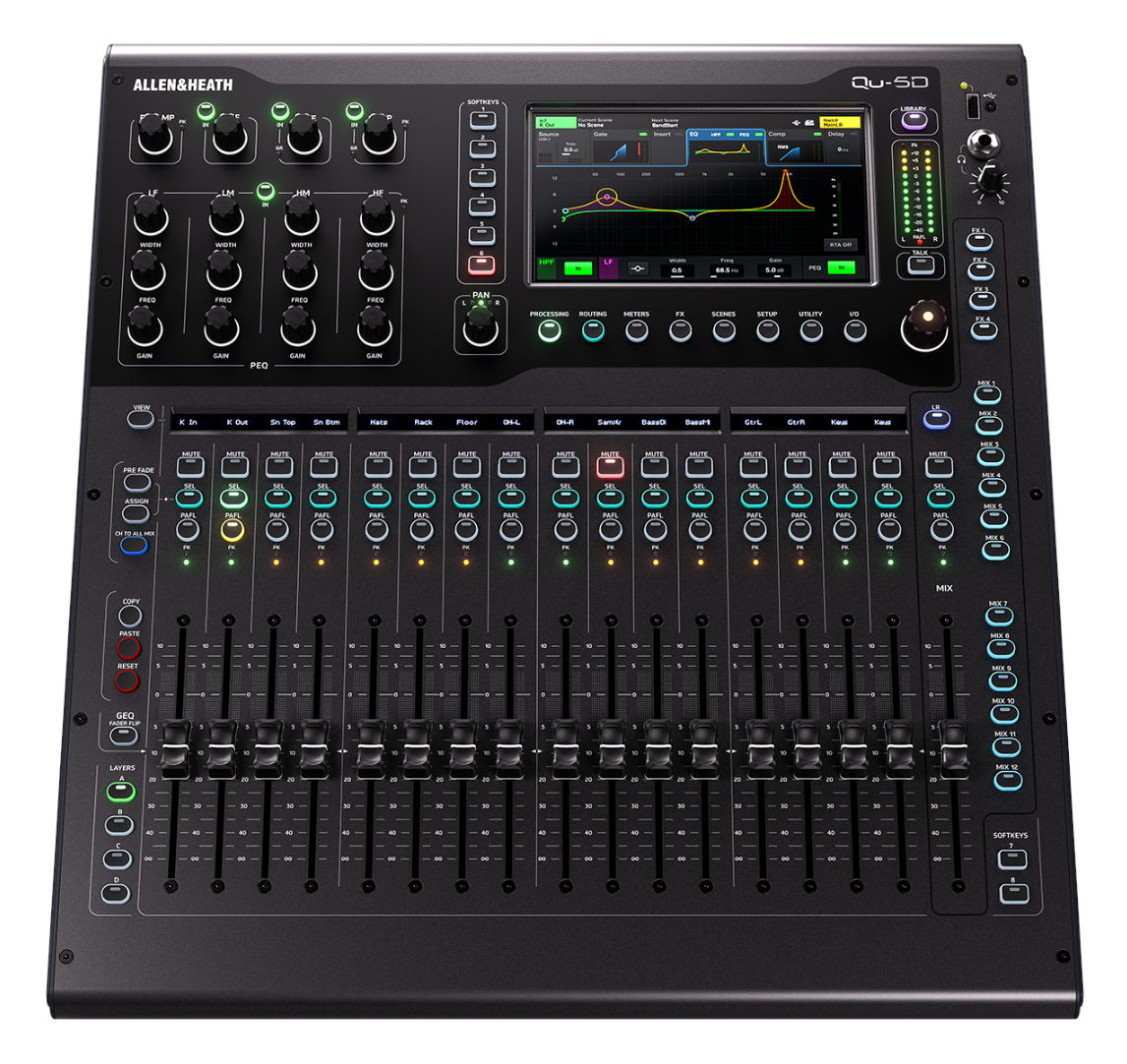

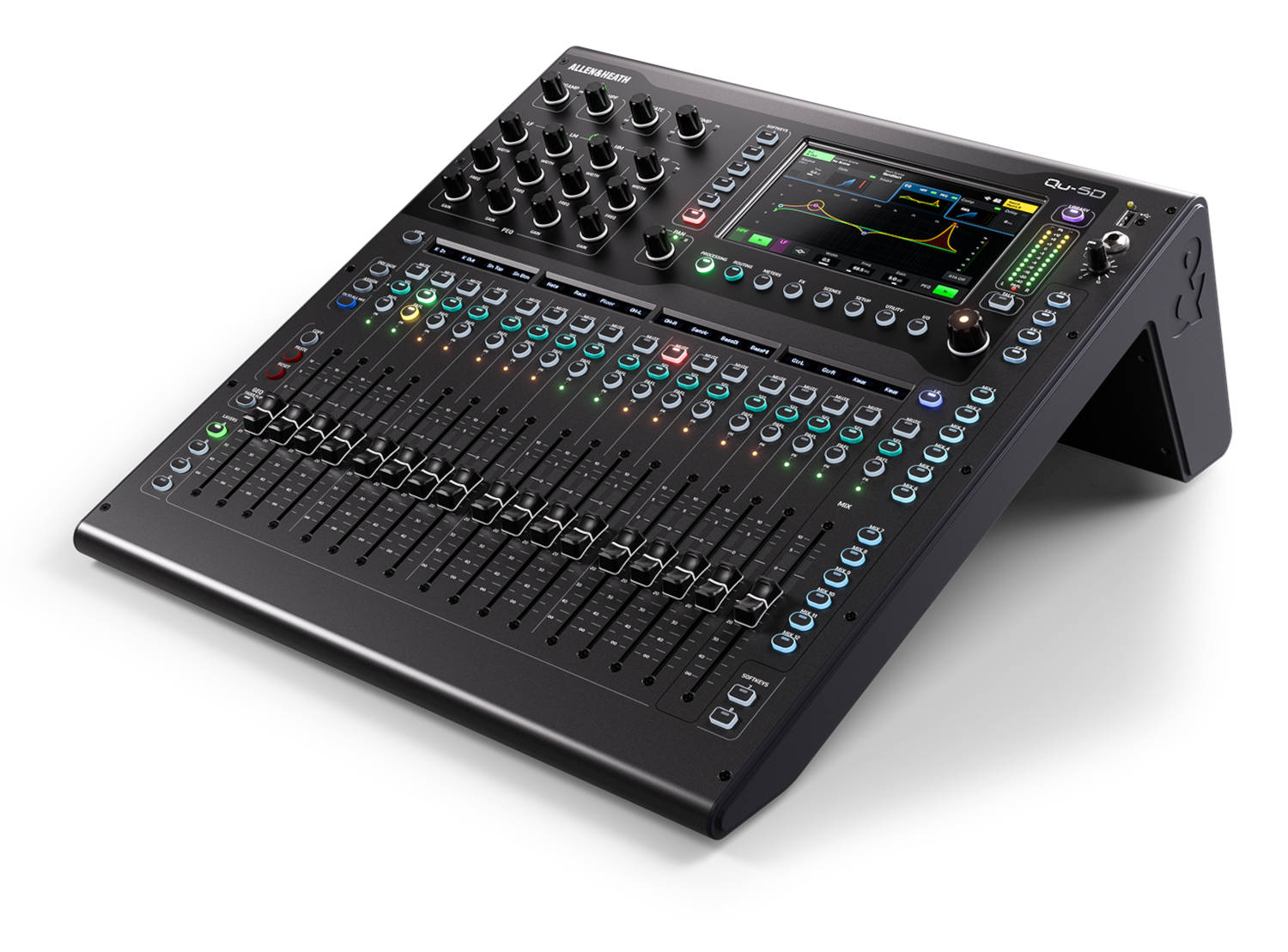

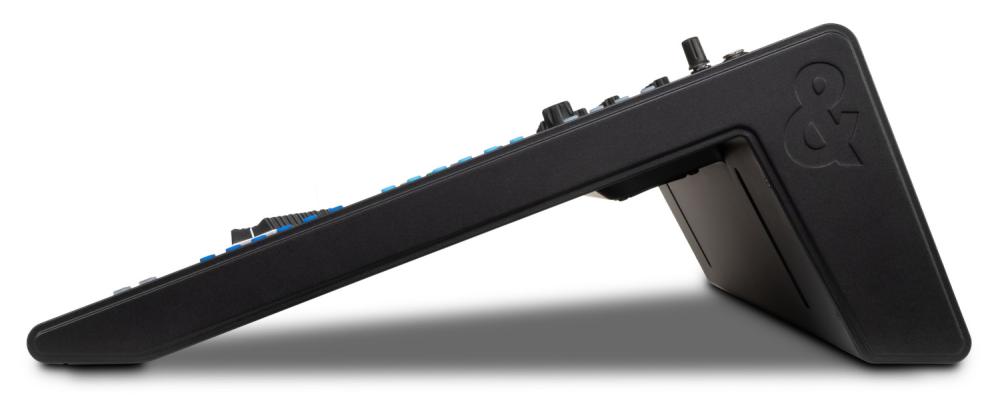

Qu-5 bygger vidare på den populära Qu-16-formfaktorn men adderar Allen & Heaths kraftfulla XCVI processing, nya effektmotorer och Everything I/O-anslutning. Den har också en större kapacitiv pekskärm, kanallistdisplayer, anpassningsbara lager och extra SoftKeys.

Dessutom har varianten Qu-5D en inbyggd 16x16 48/96 kHz Dante-port för kompatibilitet med annan Dante-aktiverad utrustning.

Både Qu-5 och Qu-5D är rackmonterbara, 32-kanals, 96kHz digitala ljudmixrar som kombinerar högpresterande ljudbearbetning och professionella funktioner med användarvänlighet och direktkontroll.

Helt ny hårdvara
Den nya Qu-serien behåller det uppskattade utseendet och formatet från originalet, men med flera hårdvaruförbättringar som höjer både ljudkvalitet och användarupplevelse.

Ljud
Uppdaterade mikrofonpreamps och högpresterande AD/DA-omvandlare på 96 kHz säkerställer kristallklart ljud till och från XCVI-coren, där varje detalj i ljudkällan bevaras.

Kontroll
Varje kanal är nu utrustad med en egen display som visar kanalnamn, typ eller anslutning, samt en kromatisk nivåmätare för snabb visuell överblick. Den nya touchskärmen har ett helt omdesignat användargränssnitt som ger ännu bättre kontroll och tillgänglighet.

Dante-stöd
Qu-5D erbjuder ett integrerat 16×16 Dante-gränssnitt med stöd för både 96 kHz och 48 kHz, vilket gör den idealisk för integration i större ljudsystem eller fasta installationer.

Tillförlitlig in- och uppspelning – var du än befinner dig
Varje modell i Qu-serien är utrustad med kraftfulla inspelnings- och uppspelningsmöjligheter. Du får ett integrerat 32×32 USB-C- ljudinterface, stöd för 32-kanalig multitrackinspelning direkt till SD-kort, samt enkel stereo-inspelning och -uppspelning via USB-A-porten – oavsett tillämpning eller arbetsmiljö.

Uppdaterat arbetsflöde
Qu-serien blev snabbt populärt tack vare sin enkelhet och snabba arbetsflöde – perfekt för ljudtekniker med bakgrund i analoga mixerbord. Nya Qu bygger vidare på detta arv och behåller det intuitiva “walk up and mix”-konceptet, samtidigt som den introducerar fyra helt anpassningsbara lager, fler tilldelningsbara SoftKeys för optimering av arbetsflödet, samt flexibel routing utöver klassisk 1:1 Qu-routing. Allt detta nås via ett helt nyutvecklat, snabbt och responsivt användargränssnitt.

Full kompatibilitet med Everything I/O
Tack vare SLink-porten kan Qu-serien anslutas till Allen & Heaths Everything I/O-familj av stageboxar och I/O-expansioner, vilket gör den till en flexibel lösning för användare av andra digitala system från Allen & Heath. Du kan även koppla Qu direkt till andra Allen & Heath-mixers och få tillgång till upp till 128×128 kanaler i 96 kHz – redo för patchning.

Snabbare setup
Att justera ingångsnivåerna manuellt kanal för kanal är inte alltid det mest spännande momentet – och det kan ta tid, särskilt vid större produktioner.
Gain Assistant i Qu gör jobbet enklare genom att snabbt och exakt ställa in optimal gain för en eller flera ingångar. Den fortsätter dessutom att övervaka signalnivåerna under hela framförandet för att undvika oväntade toppar och distorsion.

Låt rundgången bli ett minne blott
Med Qu:s användarvänliga Feedback Assistant identifieras och reduceras problematiska frekvenser automatiskt – upp till 16 filter per utgång – så att du kan mixa med lugn och självförtroende, utan oro för rundgång.

Perfekt för tal och broadcast
Qu har en fullt integrerad 32-kanalig Automatic Mic Mixer (AMM), vilket gör den idealisk för konferenser, paneldebatter och TV-produktioner. AMM är helt inbyggd i mixern, utan extra latens eller behov av extern DSP eller pluginlösning – vilket ger smidig hantering och professionella resultat direkt ur boxen.

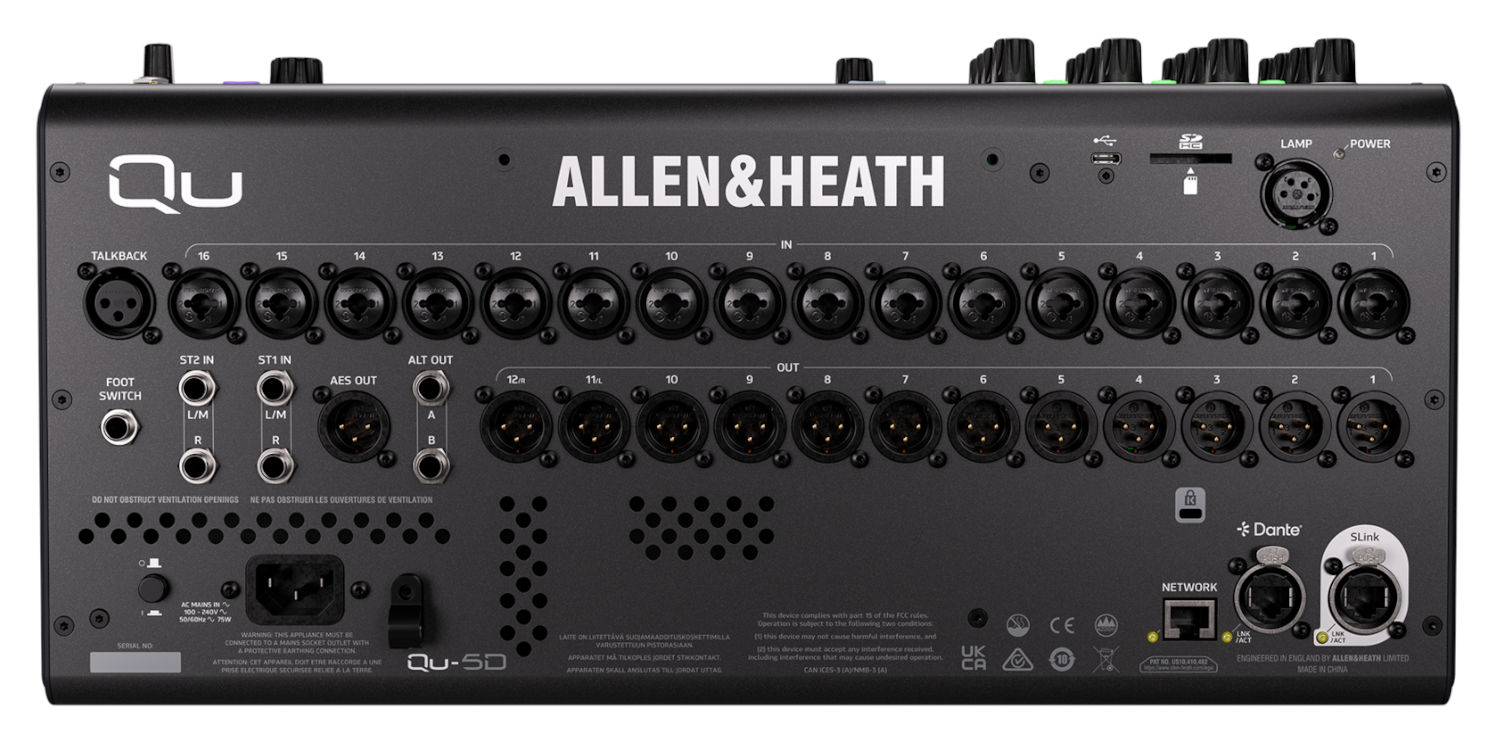

Funktioner:

• 96kHz FPGA Core
• 36x ingångar till mix (32x mono/länkbara, 2x stereo)
• Stereo Main LR-utgång
• 12x mixar (6x mono/länkbara Aux, 6x stereo Aux/Group)
• 4x matrisutgångar (mono/länkbara)
• 16x XLR/Jack ‘Combi’ mic/line-ingångar
• 2x stereo line-ingångar (vardera 2x TRS)
• 1x talkback-ingång
• 12x XLR-utgångar
• 2x TRS-utgångar
• 1x AES3 stereo digitalutgång
• 128x128 intelligent SLink-port för Everything I/O-expansion och systemanslutningar
• Stereo hörlursutgång
• 6x Multi-FX engines med dedikerade returkanaler
• 7” kapacitiv pekskärm
• 17x 100mm motoriserade reglar
• 4x kanalstripslager
• 8x SoftKeys
• USB-A för stereo ljudinspelning/uppspelning och dataöverföring
• USB-C ljudinterface för multikanalsinspelning/uppspelning (32x32)
• SD-kortplats för multikanals ljudinspelning/uppspelning (16x16@96kHz, 32x32@48kHz)
• 12V lampkontakt
• Konfigurerbar enkel/dubbel fotomkopplaringång
• Konfigurerbara kromatiska kanalmeters-LED:er
• 19” rackmonterbar (tillvalssats finns)
• IEC-nätanslutning med global strömförsörjning
• RJ45 nätverkskontakt
• Fjärrstyrning via gratisappar – Windows/MacOS/iOS/Android

Specifikationer

• Inputs Mic/Line Inputs: Balanced Combi XLR/Jack, fully recallable preamp
• Input Sensitivity: -60 to +0dBu
• TRS Inputs: -20dB Pad (Fixed)
• Preamp Gain: 0dB to +60dB, 1dB steps
• Maximum Input Level (XLR/Jack): +16dBu Mic input / +30dBu TRS pad input
• Input Impedance: >1.5kΩ MIC / >20kΩ TRS
• THD+N, Unity gain 0dB: 0.002% -92dB (20Hz-20kHz, AES Direct Out, @0dBu 1kHz)
• THD+N, Mid gain +30dB: 0.004% -88dB (20Hz-20kHz, AES Direct Out, @-30dBu 1kHz)
• Phantom Power: +48V (+3V / -2V)
• Stereo Line Inputs: Balanced, 2x 1/4" TRS jack
• Input Sensitivity Nominal: +4dBu
• Trim: +/-24dB
• Maximum Input Level: +21dBu
• Input Impedance: >6kΩ
• Outputs XLR Outputs: Balanced, XLR
• Outputs A and B: Balanced 1/4" TRS Jack
• Source: Fully patchable
• Output Impedance: <75Ω
• Nominal Output: +4dBu = 0dB meter reading
• Maximum Output Level: +22dBu
• Residual Output Noise: -88dBu (muted, 20Hz-20kHz)

AES Digital Output

• Balanced XLR 2 channel
• 96kHz sampling rate (Default with SRC Bypassed)
• Switchable output sample rates, 44.1/48/88.2/96kHz
• 2.5Vpp balanced terminated 110Ω

SLink Connection

• Neutrik EtherCON (RJ45)
• dSnake mode 40 input, 20+40(ME) output channels, 48kHz
• DX mode 32 input, 32 output channels, 96kHz
• GigaACE/GX 128 input, 128 output channels, 96kHz
• Inputs Fully patchable
• Outputs Fully patchable
• Sync/SRC Assignable as audio clock source, 48kHz<>96kHz SRC

Dante (Qu-5D only)

• 16 input, 16 output channels, 48/96kHz operation
• Inputs Fully patchable
• Outputs Fully patchable
• Sync/SRC Assignable as audio clock source, 48kHz<>96kHz SRC

USB Audio Qu-Drive

• USB-A or SD Card, recording or playback
• Stereo Record (USB-A) 2 channel, WAV, 48/96kHz, 24-bit, fully patchable
• Stereo Playback (USB-A) 1/2 channel, WAV, 44.1/48/96kHz 16/24-bit, fully patchable
• Multitrack Record (SDHC) 16 channels 96kHz, 32 channels 48kHz, 24-bit, WAV, fully patchable
• Multitrack Playback (SDHC) 16 channels 96kHz, 32 channels 48kHz, 24-bit, WAV, fully patchable
• SD Card SDHC, 32GB, UHS-I, Class 10 for maximum channels, 48/96 kHz, 24-bit

USB Audio Streaming

• USB-C connection, USB 2.0 Core Audio compliant, ASIO/WDM for Windows
• Send (upstream) 32 channels, 48/96kHz, 24-bit
• Return (downstream) 32 channels, 48/96kHz, 24-bit

• Control Touch Screen:7" Capacitive, 800 x 480 resolution, 24-bit RGB
• SoftKeys: 8
• Mute Groups / DCA Groups: 8 / 8
• Network: TCP/IP Ethernet for Control and MIDI
• MIDI: USB-C and TCP/IP
• Footswitch: Single or Dual, Momentary or Latching
• System: 38 input, 28 bus, XCVI Core Measured balanced XLR in to XLR out, 0dB gain, 0dBu input
• Dynamic Range: 110 dB
• Frequency Response: +0/-0.5dB 20Hz to 20kHz
• Headroom: +18dB
• Internal operating Level: 0dBu
• THD+N, Mic/Line routed to Main L/R Out: Unity gain, 0.005%, -87dB (20Hz-20kHz)
• dBFS Alignment: +18dBu = 0dBFS (+22dBu at XLR output)
• Meter Calibration: 0dB meter = -18dBFS (+4dBu at XLR out)
• Main Meter Type: 2x 12 segment, fast (peak) response, follows PAFL
• Channel Meter Type: Chromatic Channel Metering, fully programmable colour/brightness
• Peak Indication: -3dBFS (+19dBu at XLR out), Multi-point sensing
• Sampling Rate: 96kHz
• Bit Depth: XCVI custom bit depths, up to 96-bit
• Latency: <0.7ms, Local Mic Input to Main L/R
• Operating Temperature Range: 0 deg C to 40 deg C (32 deg F to 104 deg F)
• Mains Power: 100-240V AC, 50/60Hz
• Max Power Consumption (Qu-5 / Qu-5D): 70W / 75W

Input Source

• Channels 1-32 Fully patchable
• ST1 / ST2 / USB Channels Fixed patch, ST1 / ST2 / USB1&2
• USB Global Source Qu-Drive or USB-C Streaming (Auto Switching)

• Polarity: Normal/Invert
• Trim: -24 to +24dB
• High Pass Filter: 12/18/24dB per octave 20Hz – 2kHz
• Insert: Fully Patchable (Digital/Analogue/-10dBV level)
• Delay: Up to 341ms
• Gate: Patchable Sidechain
• Sidechain filter: Hi-pass (20Hz-5kHz), band-pass (120Hz-10kHz, Q=1), Lo-pass (120Hz-20kHz)
• Threshold / Depth: -72dBu to +18dBu / 0 to 60dB
• Attack / Hold / Release: 50µs to 300ms / 10ms to 5s / 10ms to 1s

PEQ

• 4-Band fully parametric, 20Hz-20kHz, +/-15dB
• Band 1, Band 4 Selectable Shelving (Baxandall), Bell, HPF/LPF 12dB/octave
• Band 2, Band 3 Bell
• Bell Width Variable, 1.5 Q to 1/9th octave

Compressor

• Patchable Sidechain, Ducker mode, DEEP options, +18dB Makeup gain
• Sidechain filter Hi-pass (20Hz-5kHz), band-pass (120Hz-10kHz, Q=1), Lo-pass (120-20kHz)
• Threshold / Ratio -46dBu to 18dBu / 1:1 to infinity
• Attack / Release 30µs to 300ms / 50ms to 2s
• Knee Soft/Hard
• Detector response Peak/RMS switchable
• Parallel Path Compression dry/wet -inf to 0dB

Channel Direct Out

• Follow Fader/Mute/Mute Group/DCA (Global)
• Direct Out Source Post-Preamp, Post-HPF, Post-Gate, Insert Return, Post-PEQ, PostComp, Post-Delay
• Direct Out Level trim -inf to 10dB (per channel)

Mix Insert

• Fully Patchable (Digital/Analogue/-10dBV level)
• Processing Delay Up to 682ms

Feedback Assistant

• Automatic feedback suppression, 16 filters per mix, 8 concurrent detectors
• Filter Cut 0dB to 18dB
• Automatic Filter Width 18 to 116 Q
• Manual Filter Width 6 to 640 Q

• GEQ: 28 bands 31Hz-16kHz, +/-12dB Gain, Constant 1/3 oct, DEEP options
• PEQ: As Input PEQ
• Compressor: As Input Compressor

FX Internal FX

• 6x FX engines, Send>Return (4 dedicated FX send) or Inserted (with Wet/Dry)
• Types SMR Reverb, Stereo Tap Delay, Gated Reverb, ADT, Blue Chorus Symphonic Chorus, Flanger, Phaser
• 6x Dedicated Stereo FX returns Fader, Pan, Mute, Routing to LR/Mix, 4-Band PEQ

Audio Tools

• PAFL PFL or stereo in-place AFL, 0 to -24dB Trim, PAFL Delay Up to 682ms
• Talkback Dedicated input, Assignable to any mix, Preamp/Trim Control, 20Hz20kHz 12dB/oct HPF
• Signal Generator Assignable to any input or mix, Sine/White/Pink/Bandpass Noise
• RTA 2x 31-Band 1/3 oct (Stereo) or 61-Band 1/6 octave (Mono), 20Hz20kHz
• AMM Type 32 Channel, Gain Sharing Algorithm
• Sidechain Filter HPF / LPF 250Hz / 5kHz (12dB/octave)
• Priority -15dB to +15dB per channel

Dimensions Qu-5 / Qu-5D Width x Depth x Height & Weights

• Unit only 440 x 476 x 213 mm (17.3" x 18.7" x 8.4")
• Packed in shipping box 570 x 640 x 310 mm (22.5" x 25.2" x 12.2")
• Unpacked weight 10 kg (22 lbs)
• Packed weight 12.6 kg (27.8 lb)
