Multikablar

Om multikablar

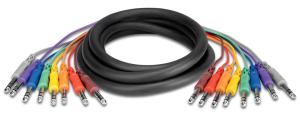

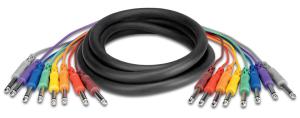

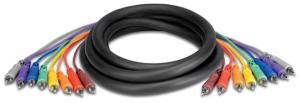

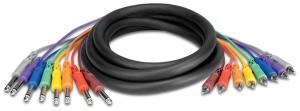

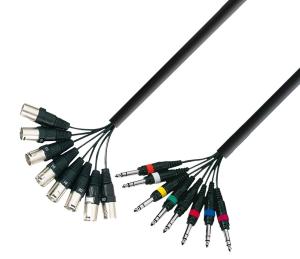

Den enklaste varianten är en loom eller fan kabel, det vill säga ett multikabelbunt utan stagebox som splittras upp i kontakter i båda ändar. Sådana kablar finns i ett brett urval av kontaktkombinationer och längder, bland annat balanserad TRS till TRS, obalanserad TRS till TRS, RCA till RCA och RCA till 6,35 mm tele, i längder från 2 upp till 7 m. OFC ledare med spiralskärm och nickelpläterade kontakter håller signalen ren, och färgkodning av kontakterna gör det enkelt att hålla reda på kanalerna.

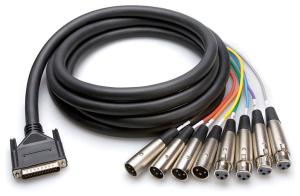

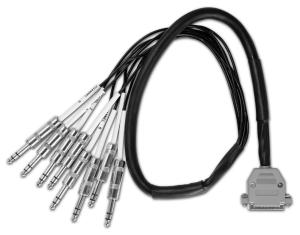

En annan variant samlar 8 kanaler i en kompakt 25 polig D-sub kontakt i ena änden medan den andra änden splittras upp i individuella kontakter. D-sub standarden används bland annat i mixerbord och audiosystem från en rad tillverkare. Beroende på modell har splitänden antingen balanserade 6,35 mm TRS hanar eller XLR hanar respektive honor, i längder från 1 till 6 m. Det finns även D-sub till D-sub kablar för att koppla samman utrustning direkt, samt digitala AES/EBU varianter med D-sub i ena änden och en blandning av XLR hanar och honor i den andra.

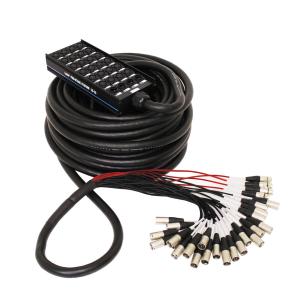

En stagebox är en robust metallbox med numrerade XLR ingångar som placeras på scenen. Kabeln går därifrån till mixerbordet där ledarna splittras upp i individuella kontakter, en per kanal. Stageboxar finns i konfigurationer från 6 upp till 16 ingångar och med upp till 4 separata returkanaler för monitormixar, med kablar från 15 upp till 30 m.

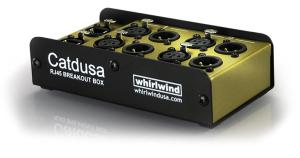

En mer kompakt lösning för livebruk är en liten stagebox som kommunicerar via skärmad Cat5/Cat6 nätverkskabel i stället för traditionellt multikabelbunt. Varje kanal har både XLR hane och XLR hona för bidirektionella signaler, och flera sådana enheter kan länkas i serie via Neutrik EtherCon RJ45 kontakter. Skärmad Cat6 kabel kan föra phantom power och DMX utöver analogt ljud och AES/EBU digitalt ljud.

Vi har följande varumärken inom multikablar: Adam Hall, AMP, Hosa, Leem, Whirlwind.
